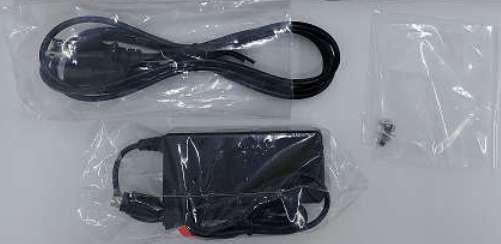

内容物の確認
内容物がそろっているかご確認ください。
- Seav-15C本体
- ACアダプタ
- 電源ケーブル
- 製品保証書・その他
SeaV15C 設定
SeaV15Cの使用にあたって下記の設定があります。
各機器の設置とケーブル接続を行い、最後に電源を投入します。
注）本体の電源コードをACコンセントへ差し込むのは必ず最後に行って下さい。

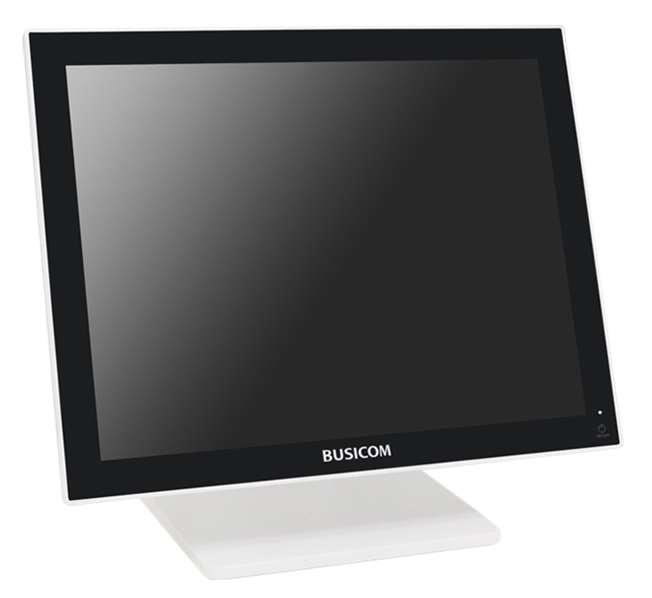

SeaV15C

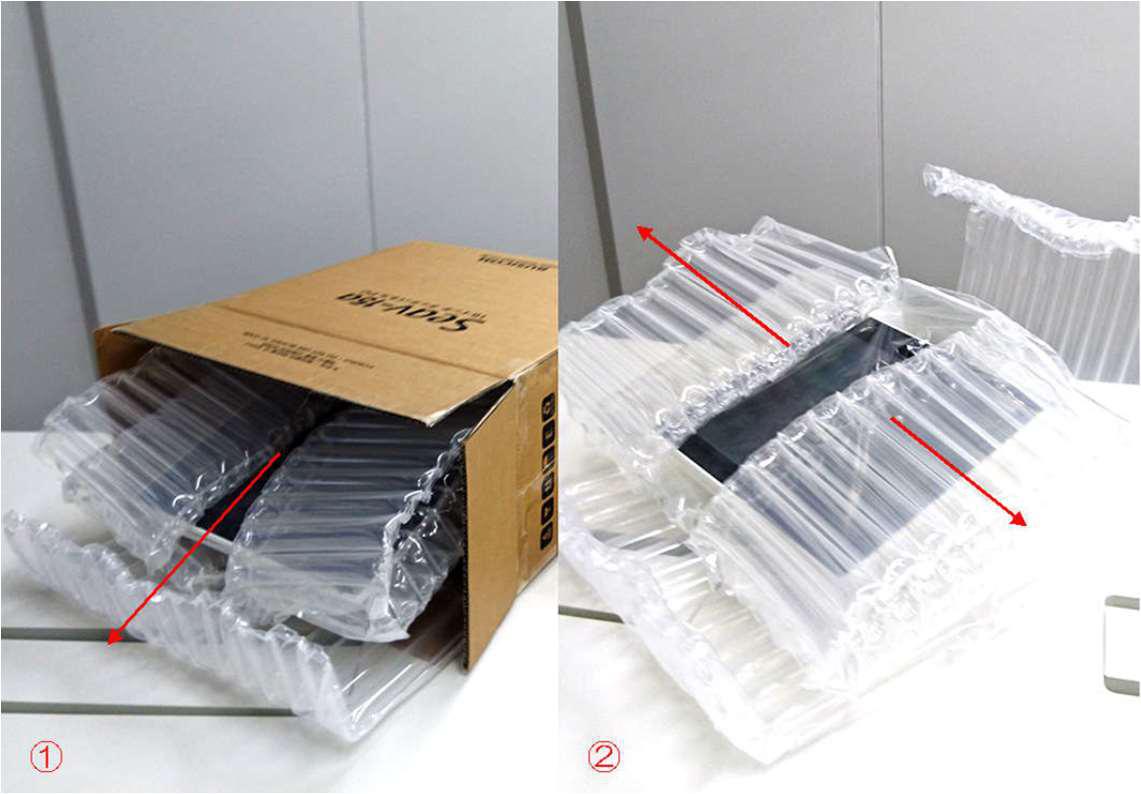

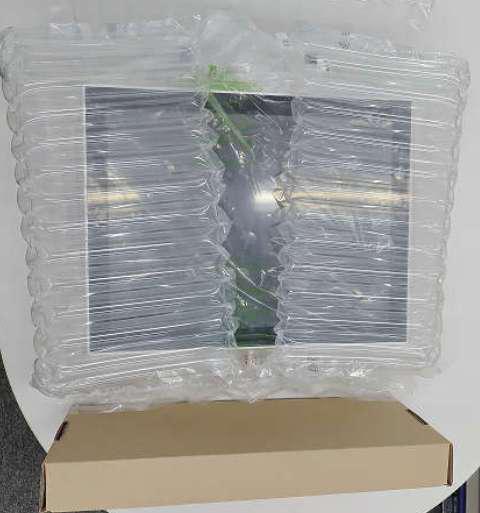

本体 取出し
①-ディスプレイが上にくるように箱を横に倒し、梱包材と一緒に手前に引き出します。
②-ディスプレイに挟まっている、梱包材を横へ引き出しとり外します。

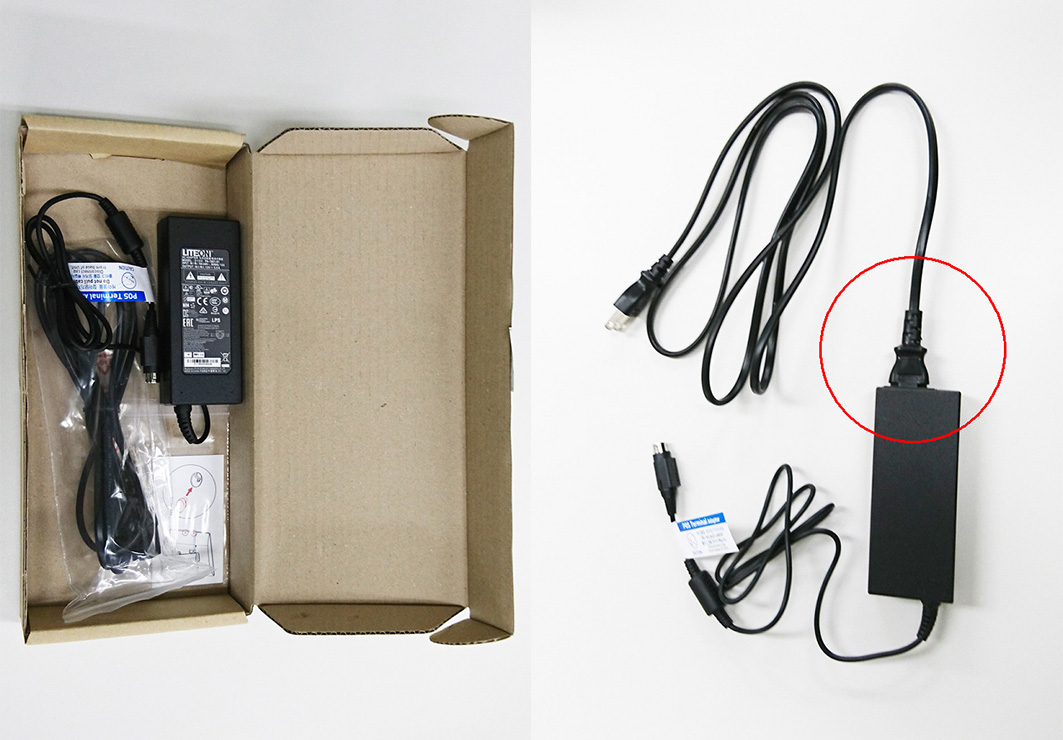

電源ケーブルの準備
①-同封されている小パッケージ内の、ACアダプター/電源ケーブルを取出します。
②-ACアダプターと、ACケーブルをしっかりと差し込みます。
スタンド組み立て

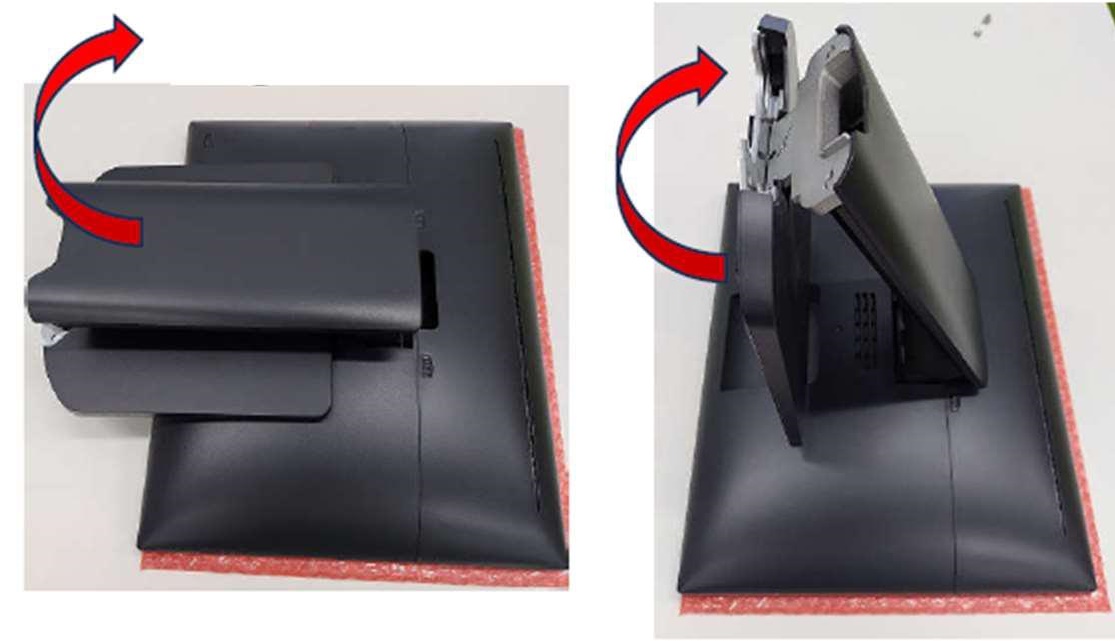

支柱の固定
①-本体のディスプレイ面をテーブル側にして倒し、ディスプレイを支える箇所を持ち上げて固定します
②-土台部分を上向きに持ち上げます

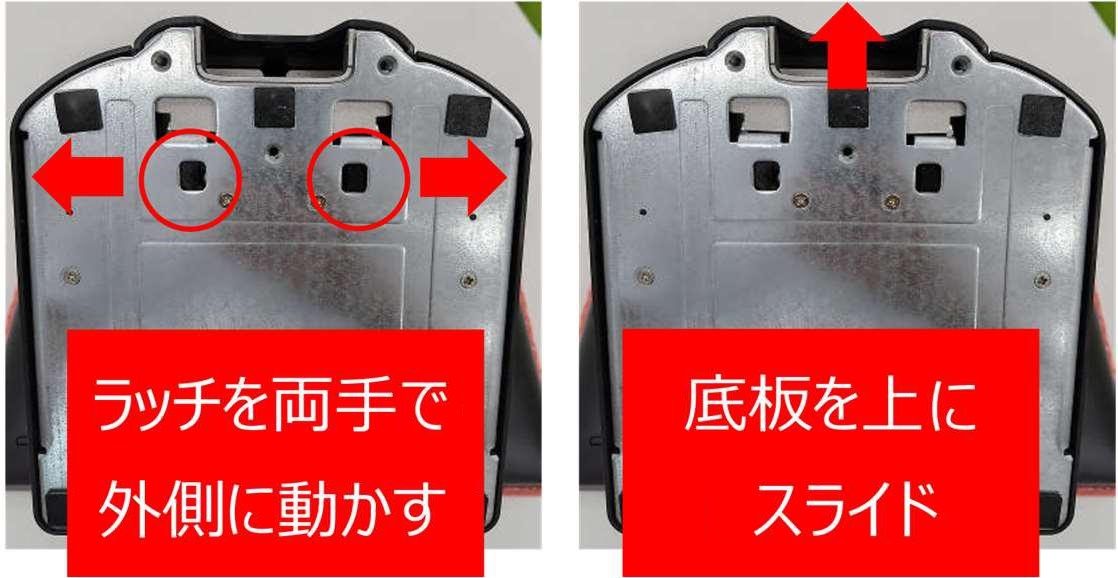

③-底板裏側にある2ヶ所のラッチを両手で横に動かしながら底板を上にスライドします
④-土台部分が固定されたら底板の穴とネジ穴が合うので付属のネジで3か所をネジ止めします
ケーブル収納・接続

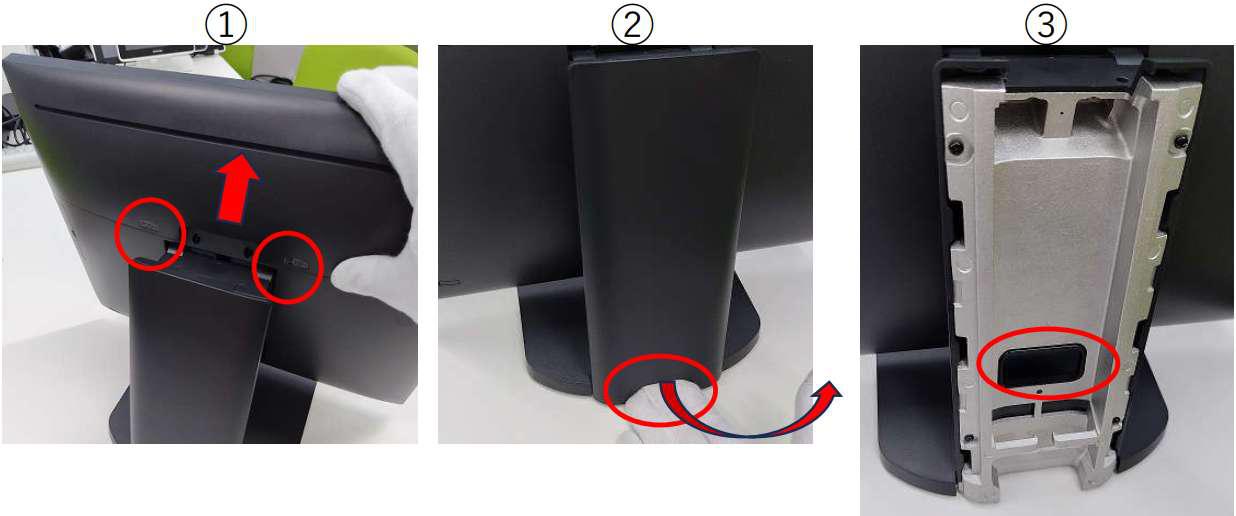

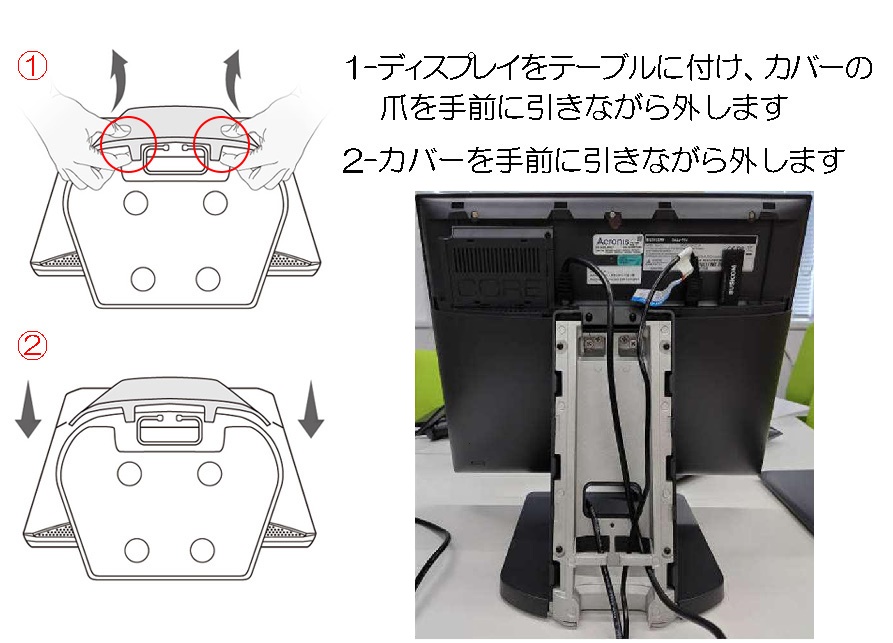

背面カバーの取外し
①-本体のディスプレイ面をテーブル側にして倒します、背面カバー（ケーブルカバー）の爪を手前に引きながら外します
②-背面カバーを手前に引きながら外します。
ケーブル収納場所の確認
各種ケーブルを通す場所を確認後に取付けてください。
- ①-ケーブルは上部カバーの隙間からスタンド内部を通して外に出します
- ②-スタンドの底面からケーブルを取り出せます
- ③-スタンド内には前面向けに穴があり、そこからケーブルを本体に接続出来ます

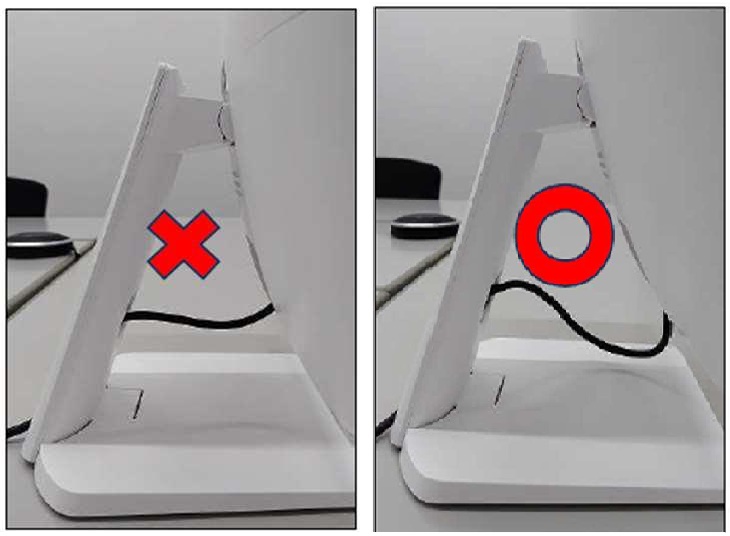

注意
スタンド内の前面穴からケーブルを出した場合、ケーブルを張らず余裕を持たせてください
画面を急激に上向きにした場合、ケーブルが引っ張られて破損する可能性があります

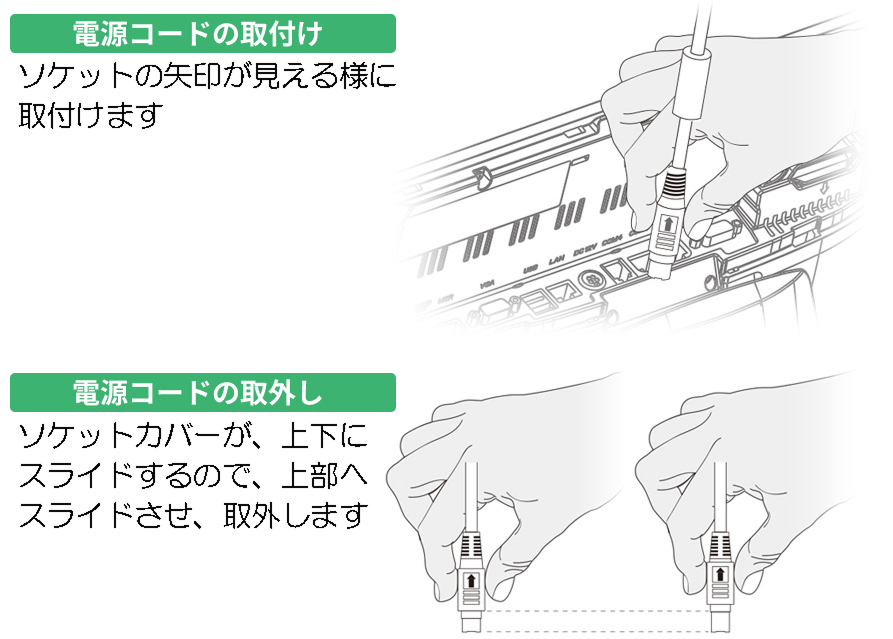

電源ケーブルの取付け/取外し方法
電源ケーブルの取付け、または取外しの必要がある場合は図のように行ってください。
- 取付け
- 本体へ電源ケーブルを取付ける場合は、ソケットの矢印が見える様に取付けます。
- 取外し
- 電源ケーブルを取外す場合は、ソケットカバーが上下にスライドしますので、上部へスライドさせながらケーブルを取り外します。
電源の投入
①-Seav15Cの電源コードをACコンセントに接続します。

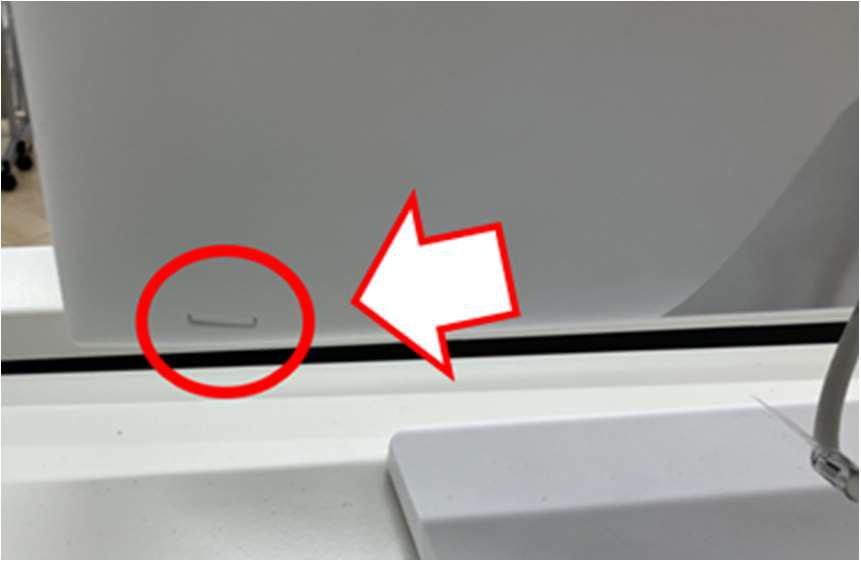

②-レシートプリンターの電源スイッチ、SeaV15Cの電源スイッチ（ディスプレイ背面下部）の順に電源をONにします。
以上で、SeaV15Cの設置は終了です。
