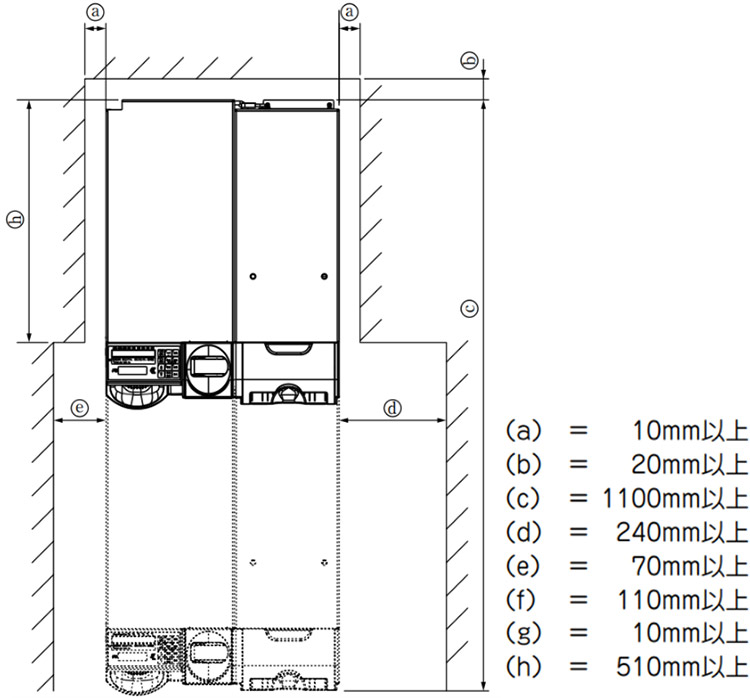

【富士電機】ECS777釣銭機の設置スペース
本製品を設置する時は，内部ユニットの開閉と放熱のために，次に示すスペースを確保してください。 放熱が悪いと故障の原因になります。
【富士電機】ECS777釣銭機の設置台の準備
設置台は次の条件を満たすものを使用してください ① 490mm 以上（幅）× 600mm+ 固定金具（奥行）×2.1mm 以上（板厚） の水平な面で下図寸法に固定金具を固定できるもの ② 内部ユニットを引き出しても設置台又は本体が前のめりにならないこと ③ 設置台がキャスター付の場合はストッパ又はレベルアジャスターで，固定 できるもの ④ 水平面からの傾きが±１度以内のもの（前後，左右）
【富士電機】ECS777釣銭機の設置

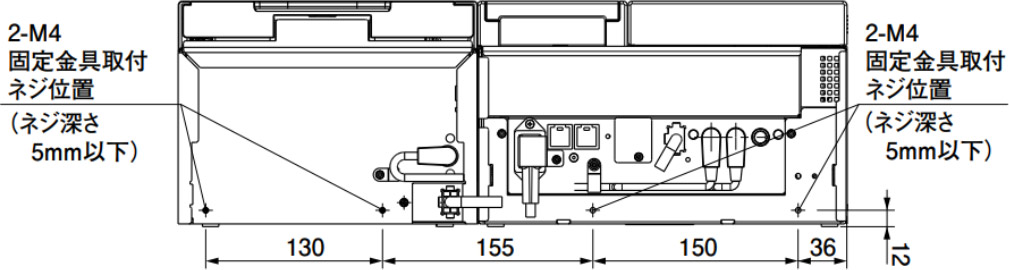

注）必ず固定金具を使用して，本機を固定してください。 本機を固定しないと，内部ユニットを引き出した時に，前倒・落下 の恐れがあります。 固定金具は設置前に準備してください。 ① 固定金具を，４カ所にそれぞれ取 り付けてください。 ねじ長さは本体への入り込み深さ が 5mm 以下になる長さとしてく ださい。 ② 固定金具を設置台に固定してくだ さい

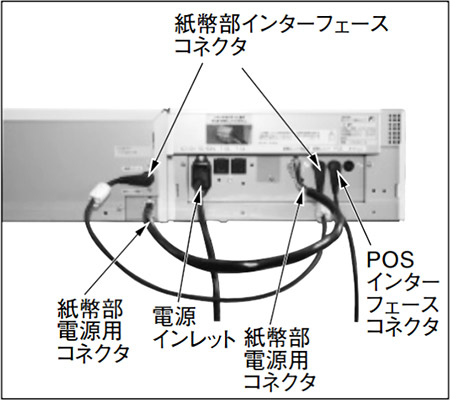

③ 各ケーブルを下記のように接続し てください。 ●電源コードを電源インレットに 接続してください。 ●硬貨－紙幣間電源ケーブルを紙 幣部と硬貨部の紙幣部電源用コ ネクタに接続してください。 ●硬貨－紙幣間通信ケーブルを紙 幣部と硬貨部の紙幣部インター フェースコネクタに接続してく ださい。 ● POS からのケーブルを POS インターフェースコネクタに接 続してください。

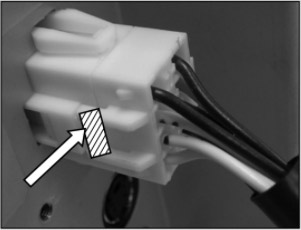

電源コードをコンセントに接続し てください。 注） 紙幣部電源用コネクタ挿入は，カ チッと音がするまで挿入してくだ さい。 また，コネクタの取り外しは，矢 印部分を押しながらコネクタを引 き抜いてください。

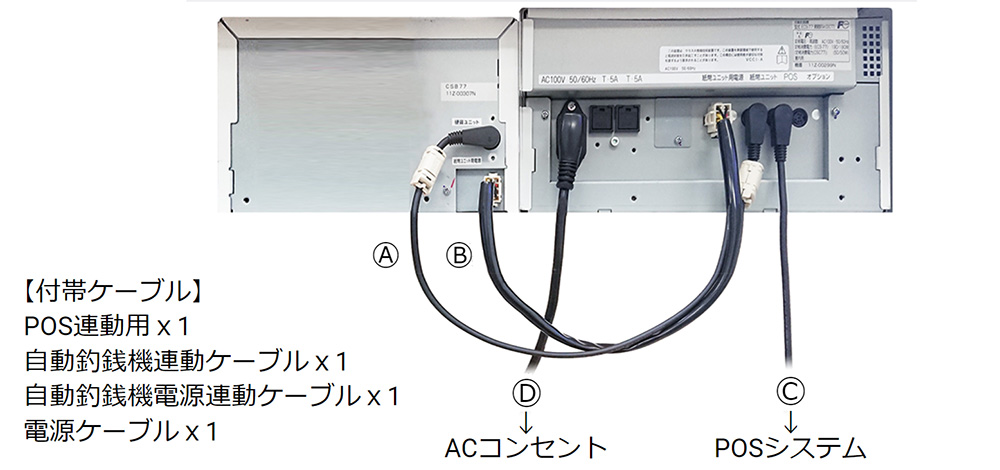

【富士電機】釣銭機/POSのケーブル接続
Ⓐ紙幣硬貨釣銭機連動用ケーブルを接続 Ⓑ自動釣銭機 電源連動用ケーブルを接続 ⒸPOS連動ケーブルを本体とPOSに接続(COM1) ※COM1以外に差した場合、設定画面のCOMを合わせる Ⓓ電源ケーブルを接続し電源ケーブルをACコンセントへ接続
【富士電機】釣銭機ドライバーインストール
釣銭機を接続するホスト機器に、ドライバーをインストールします
1-下記LinkよりECS77drv.zipをダンロードしてください

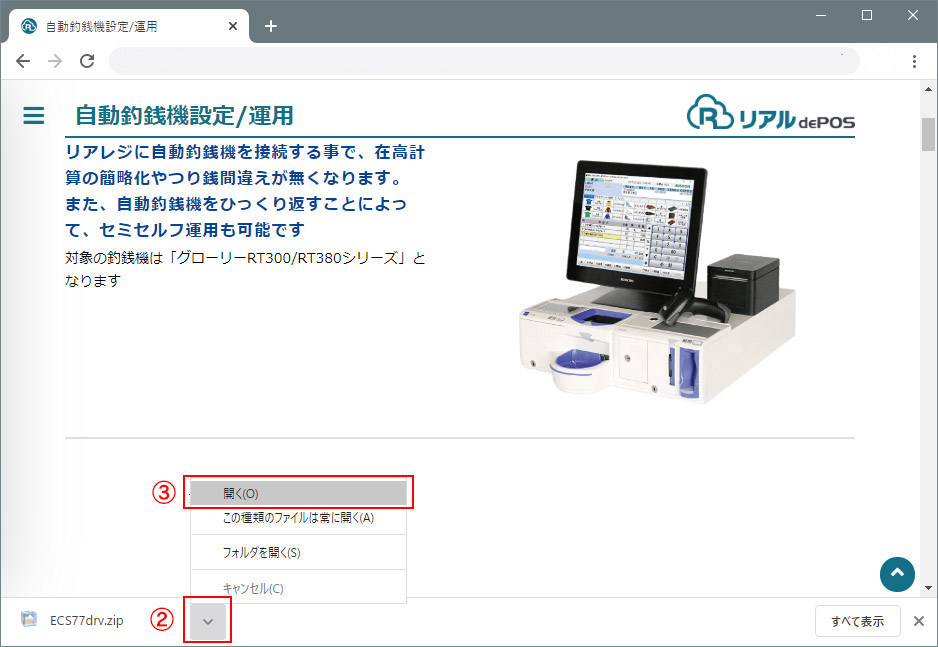

2-ダウンロード後ブラウザの左下ECS77drv.zip［∧］をクリック 3-「開く」を押します

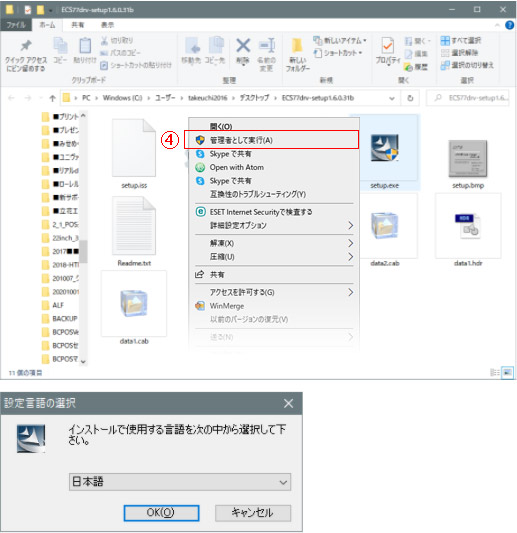

4-開いたフォルダ内の「OPOSSetup.bat - ショートカット」を右クリック「管理者で実行」を押します 5-言語選択は「日本語」で「OK」を押します
【富士電機】セットアップの実行

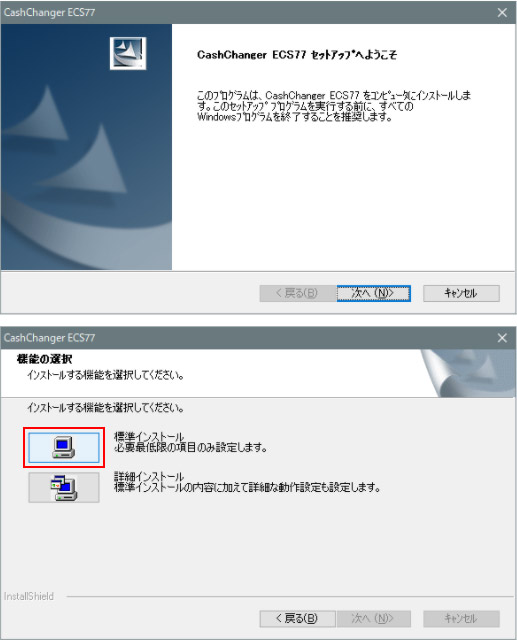

本セットアップは、8項目のポート番号入力以外は、基本的に「次へ」で終了します 1 - ようそこ画面「次へ」を押します 2 -「標準インストール」を押します

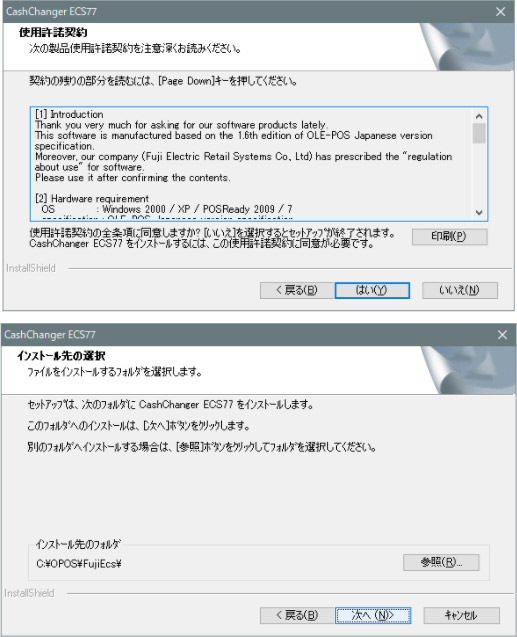

3 - 使用許諾契約「はい」を押します 4 - インストール先の選択「次へ」を押します

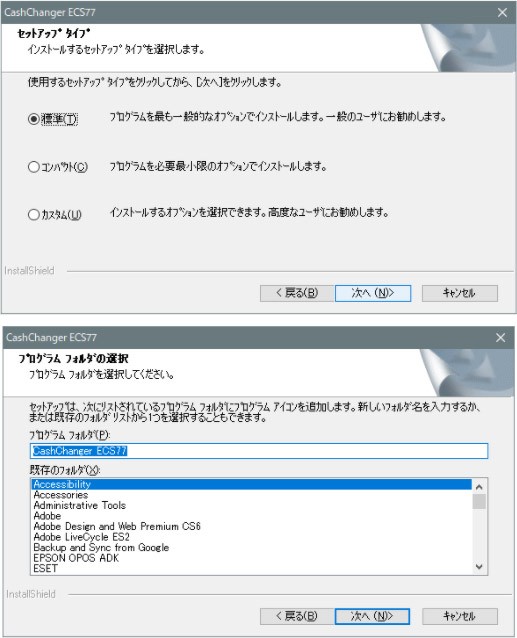

5 - セットアップタイプ「次へ」を押します 6 - フォルダの選択、事情が無ければ「次へ」を押します

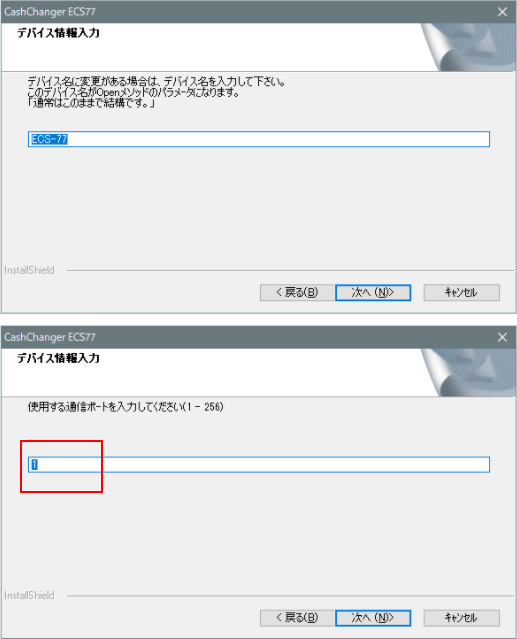

7 - デバイス情報入力、デバイス名「次へ」を押します 8 - デバイス情報入力、ポート 設置設定マニュアルでは、COMポート1番へ、連動ケーブルを接続する事になっています COM1以外の場合、利用するポートNoを入力します

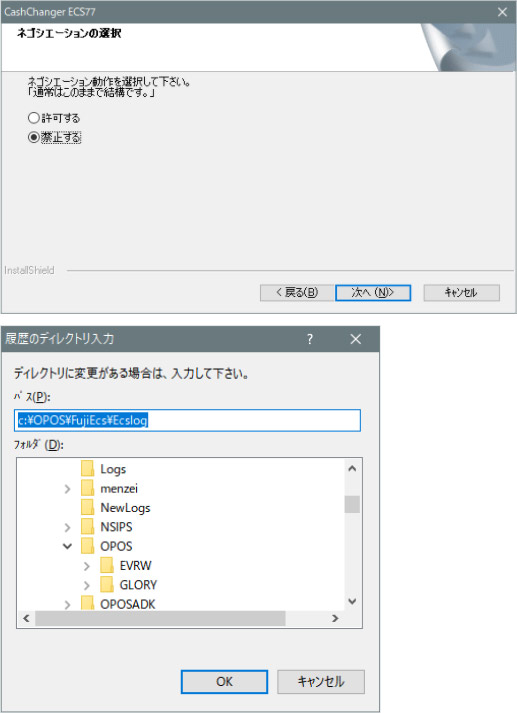

9 - ネゴシエーションの選択「次へ」を押します 10 - ディレクトリに変更が・・「ＯＫ」を押します
11 - ファイル名「次へ」を押します ※以降画面が遷移しますが14回「次へ」を押します 12 - Wizardの終了「完了」で終了です
【富士電機】自動釣銭機、使用設定
開始メニューで「F6 基本設定」を押します 基本設定「F2 全般設定」を押します

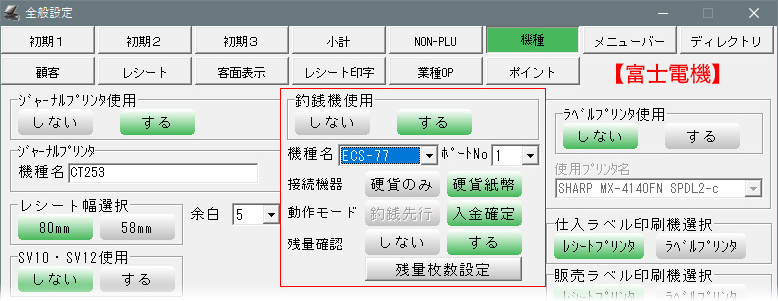

全般設定>「機種」の・釣銭機使用「する」に ・機種名： [ECS-77]を選択 ・ポートNo： POSの釣銭機と接続されているポートNoを設定します ・動作モード： 選択不可

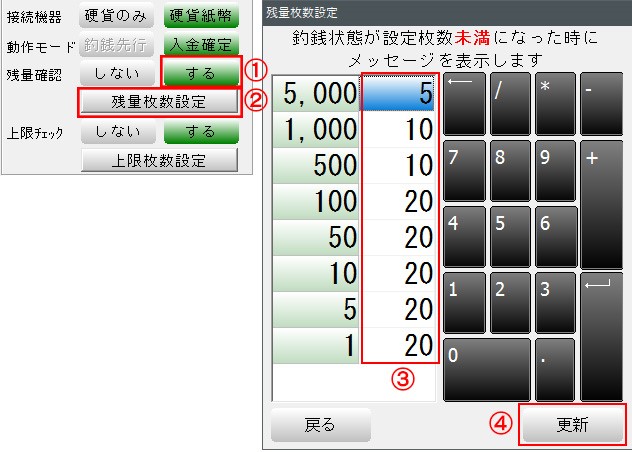

「残量枚数設定」Ver8.5.1以上
1-「残量確認」をするにします 2-「残量枚数設定」を押します 3-残量枚数を設定します 4-「更新」を押します 「戻る」を押して、機種画面で「更新」を押して終了です 釣銭が設定枚数を割り込むと、BCPOSの画面にメッセージを表示します

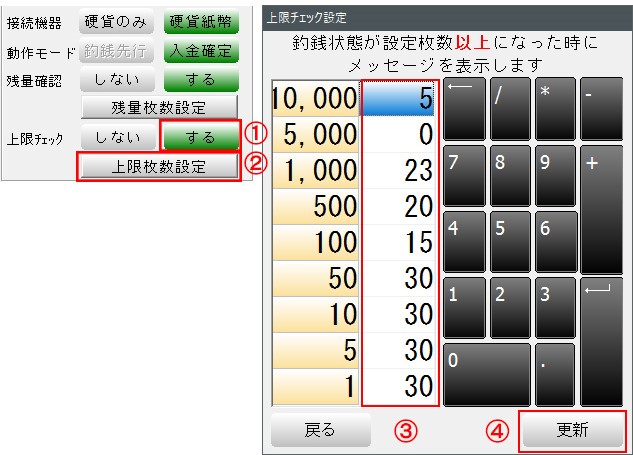

「上限枚数設定」Ver8.6.4以上
1-「上限チェック」をするにします 2-「上限枚数設定」を押します 3-上限枚数を設定します 4-「更新」を押します 「戻る」を押して、機種画面で「更新」を押して終了です 釣銭が設定枚数を超えると、BCPOSの画面にメッセージを表示します 富士電機 釣銭機 上限（収納カセットを1万円で設定）
| 1万円＝220枚 | 50円＝160枚 |
| 5千円＝100枚 | 10円＝170枚 |
| 1千円＝250枚 | 5円＝160枚 |
| 500円＝110枚 | 1円＝170枚 |
| 100円＝170枚 |

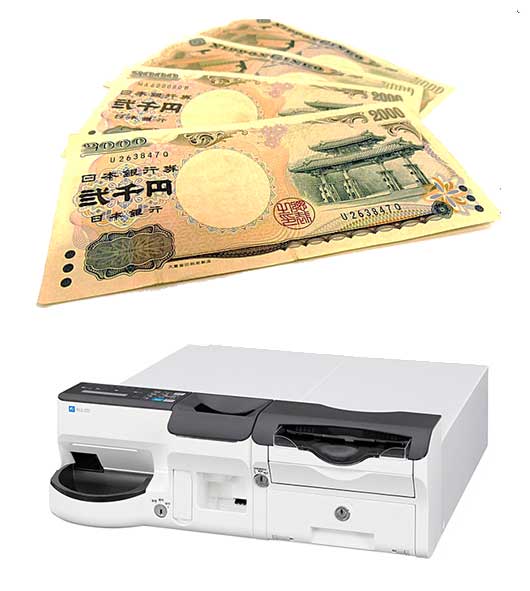

富士電機釣銭機 二千円札使用設定
釣銭は、千円と二千円の混合出金はできません
1-鍵を保守にします 2-「取消し復旧」を押しながら「ヘルプ」を長押しします

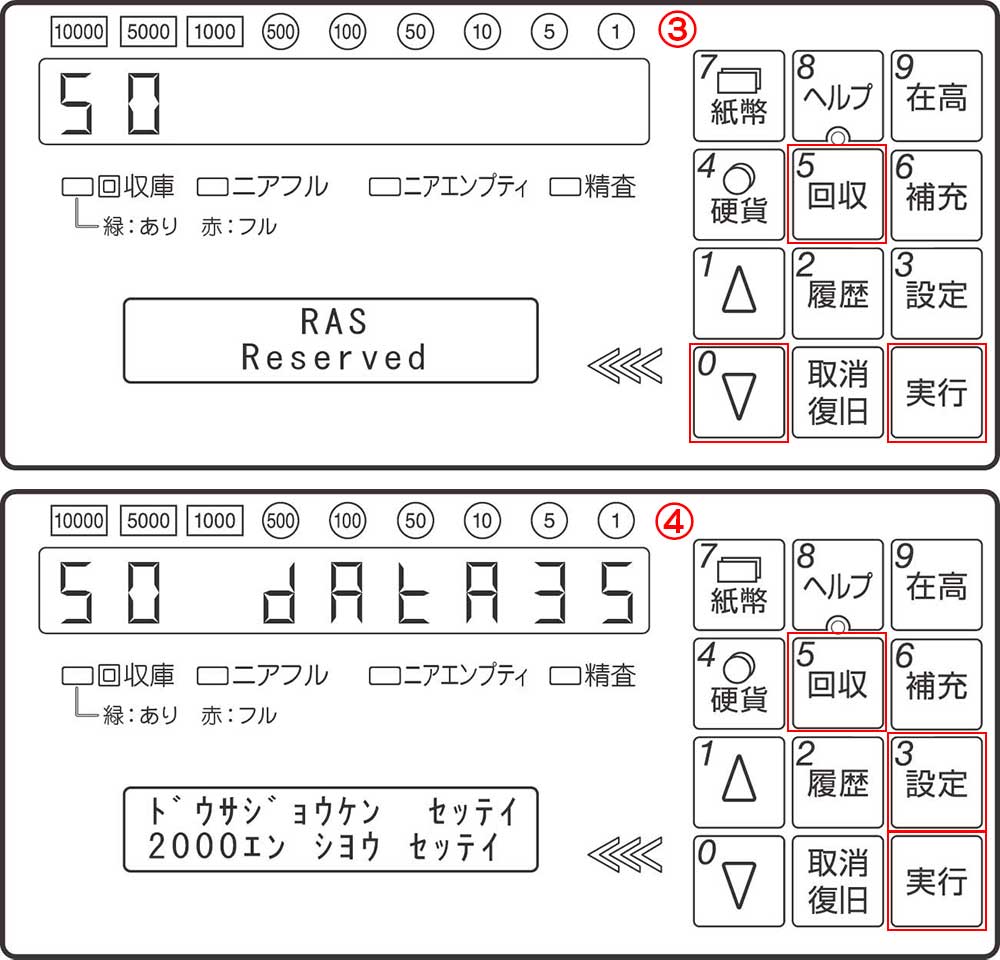

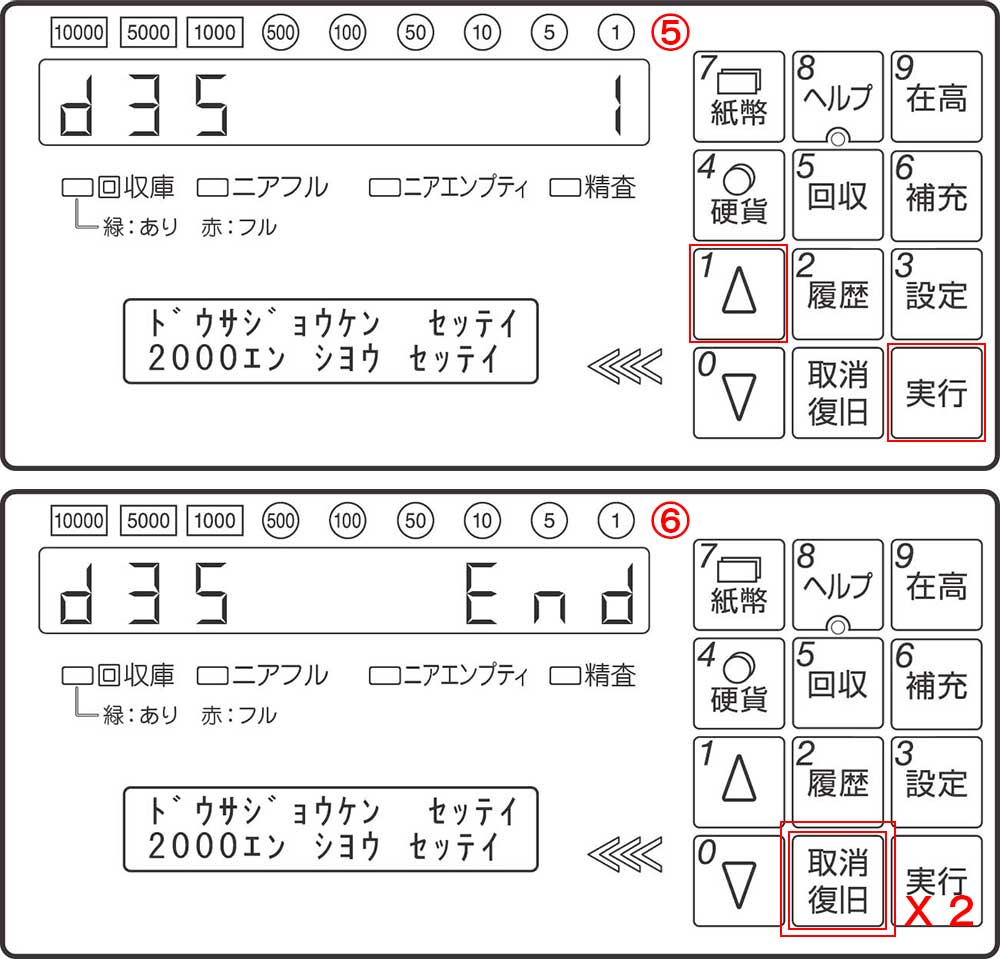

3-RASモードに入りますので「5」「0」「実行」の順に押します 4-2000エンｼﾖｳｾｯﾃｲになりますので「3」「5」「実行」の順に押します
5-「1」「実行」の順に押します 6-「取消し復旧」を2回押します

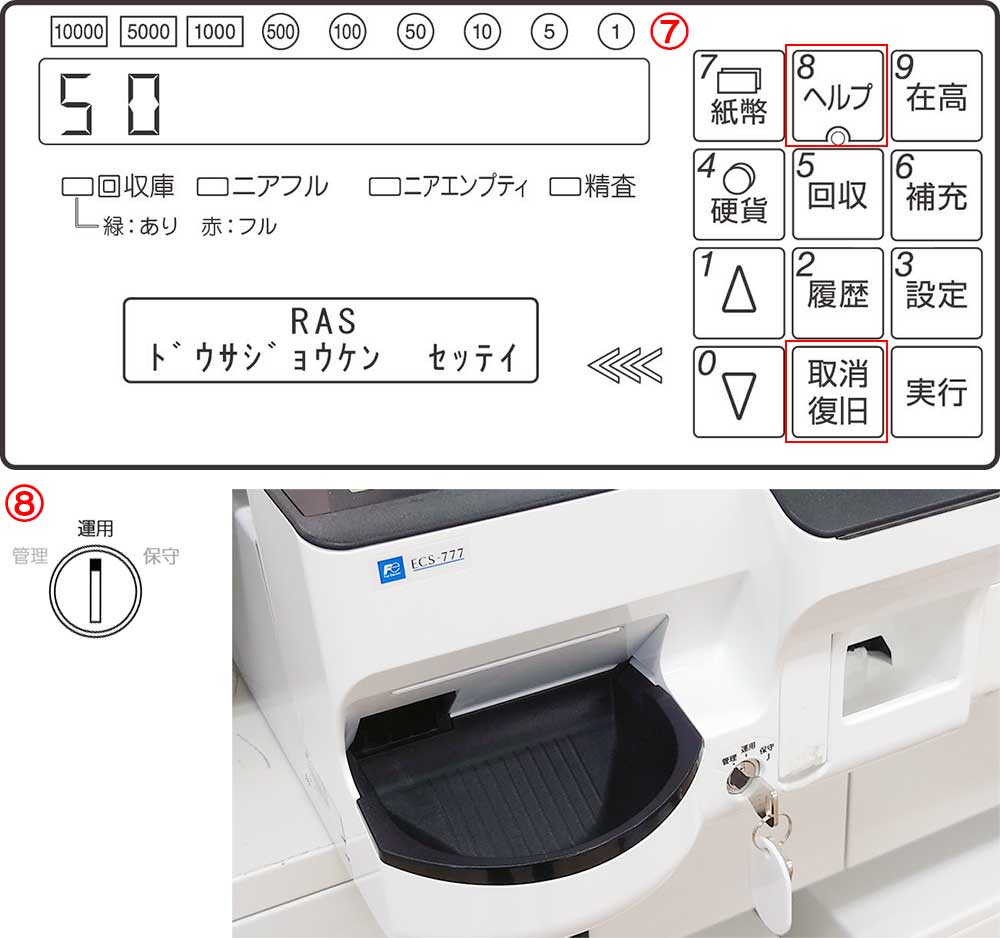

7-「取消し復旧」を押しながら「ヘルプ」を長押しします 8-鍵を「運用」に戻して終了です
